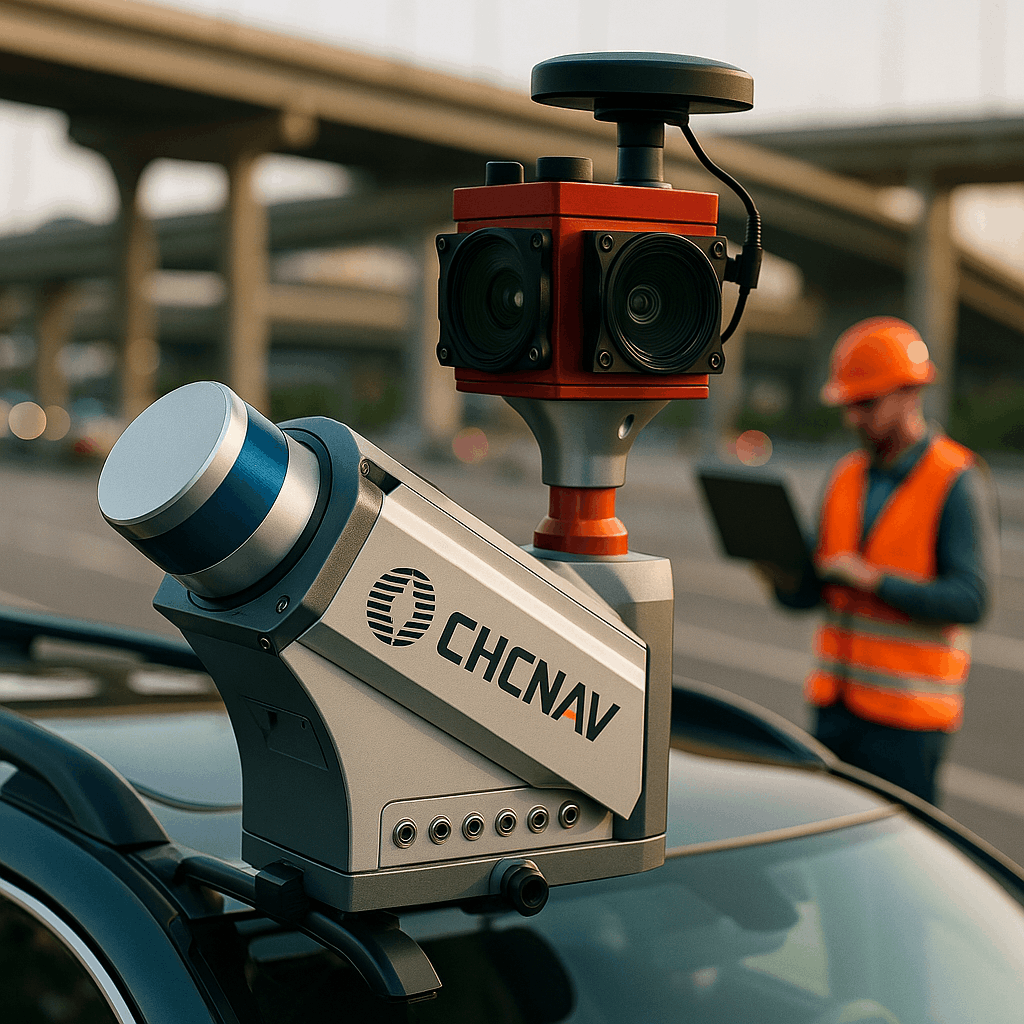

CHCNAV Alpha Light Dual

В наличии

Гарантия от ООО "Сибресурс" на всё ПО и продукцию

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Мобильная картографическая система с двумя лидарами Velodyne VLP-16, HDR-камерой и дальностью до 420 м.

Описание оборудования

CHCNAV Alpha Light Dual — автомобильная система мобильного картографирования на базе двух лидаров Velodyne VLP-16, объединённых с панорамной HDR-камерой LadyBug5+ и высокоточным GNSS-приёмником. Совместная работа двух лидаров обеспечивает скорость 1 000 000 точек в секунду при дальности захвата до 420 метров — что позволяет за один автомобильный проезд картировать сложные объекты инфраструктуры: развязки, мосты, путепроводы. Панорамная HDR-камера синхронизирует RGB-данные с облаком точек, создавая фотореалистичный результат. Архитектура системы обеспечивает быструю передачу данных через съёмный SSD и подключение дополнительного сканера или одометра через RS232.

Ключевые преимущества

Двойной лидар VLP-16 1 000 000 точек/с — плотное облако при скоростном движении автомобиля.

Дальность до 420 м Картирование протяжённых объектов — трасс, мостов, промышленных зон — без дополнительных проездов.

Панорамная HDR LadyBug5+ Фотореалистичное RGB-облако с высоким динамическим диапазоном для работы при любом освещении.

Съёмный SSD Быстрая передача данных без перекачки через интерфейс.

RS232 и расширяемость Порты для подключения одометра, дополнительного сканера или GNSS-антенны.

Браузерный интерфейс Настройка и мониторинг с любого устройства через Wi-Fi или LAN без специального ПО.

Основные возможности

Скорость картирования 1 000 000 точек/с с двух лидаров при движении автомобиля.
Синхронизированные панорамные снимки HDR и облако точек.
Подключение дополнительных камер и одометра.
Импорт данных систем мобильного лазерного сканирования.
Сшивка облаков с нескольких маршрутов с уравниванием по контрольным точкам.

Применение

Дорожная съёмка и мониторинг дорожного покрытия.
Картирование городских территорий и кварталов.
Документирование промышленной инфраструктуры (трубопроводы, ЛЭП, дороги).
Инвентаризация объектов транспортной инфраструктуры.
Съёмка карьеров и открытых промышленных объектов.

Инструменты анализа облаков точек

Alpha3D-L Software — фирменная обработка от CHCNAV.
Создание панорамных изображений с маской.
Экспорт в LAS, LAZ для сторонних геодезических систем.
Сшивка облаков нескольких маршрутов с уравниванием по GCP.

Технические характеристики

I. Общие параметры
Модель (производитель + индекс)	CHCNAV Alpha Light Dual
Тип сканера	Автомобильный / мобильное картографирование
Назначение	Мобильное картографирование улиц, дорожной инфраструктуры, промышленных объектов
Габариты сканера (Д×Ш×В, мм)	700×510×420 мм
Вес сканера (с аккумулятором)	21 кг
Степень защиты (IP-код)	IP67 (Velodyne VLP-16)
II. Параметры измерений
Технология сканирования	Двойной LiDAR (2×Velodyne VLP-16), время-пролёта
Дальность сканирования (м)	до 420 м
Относительная погрешность	±3 см (Velodyne VLP-16)
Абсолютная точность (RTK / без RTK)	<5 см гор. / <5 см верт. (GNSS RTK)
Уровень шума (мм)	±3 см (Velodyne VLP-16)
Скорость сканирования (точек/сек)	1 000 000 точек/с
Количество каналов лидара	16 (на один лидар)
III. Камеры и сенсоры
Количество камер (шт)	1 (панорамная LadyBug5+)
Разрешение камер (МП)	30 МП HDR
Тип/назначение камер	Панорамная HDR (LadyBug5+)
Угол захвата FOV лидара (°)	360°×30° (на лидар)
Угол захвата FOV камер (°)	360°
Тип лазера (класс безопасности)	Класс 1
IMU (тип, частота)	Высокочастотный IMU
VIO/Visual SLAM (есть/нет)	Н/П
GNSS-приёмник (есть/нет, RTK)	Да, высокоточный GNSS-приёмник
IV. Работа с объектом
Диапазон рабочих температур (°C)	-10...+60 °C (Velodyne VLP-16)
Особенности поверхностей	Ограниченно: стекло, зеркала, тёмные поверхности
Режим работы (помещение/улица)	На улице (автомобильная платформа)
Макс. скорость движения (км/ч)	до 80 км/ч (автомобильный режим)
V. Режимы и ПО
Встроенное ПО (прошивка)	CoCapture (CHCNAV)
ПО постобработки	Alpha3D-L Software (CHCNAV)
Поддерживаемые ОС	Windows
Форматы вывода	LAS, LAZ, E57, PCD
Режим реального времени	Нет (постобработка)
Мобильное приложение	Н/П
Геопривязка облака	Автоматическая через GNSS
Функция цветного сканирования	Да (панорамная HDR-камера LadyBug5+)
VI. Интерфейсы и питание
Интерфейс подключения к ПК	LAN, USB, RS232
Тип питания, аккумулятор	Внешнее питание (12 В)
Ёмкость аккумулятора / время работы	Н/П (внешнее питание)
«Горячая замена» аккумулятора	Н/П
Слот SD / внутренняя память	Съёмный SSD-диск
VII. Аксессуары и платформы
Поддерживаемые платформы	Автомобиль, катер (любая наземная/водная платформа)
Штатив / крепление	Н/П (монтируется на транспорт)
Кейс для транспортировки	нет данных
Внесён в Госреестр СИ РФ	нет данных
