Leica Cyclone 3DR Tank Option

В наличии

Гарантия от ООО "Сибресурс" на всё ПО и продукцию

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Модуль расширения Cyclone 3DR для инспекции резервуаров и ёмкостей промышленного оборудования

Описание программы

Leica Cyclone 3DR Tank Option — специализированный модуль расширения для Cyclone 3DR Standard, разработанный для инспекции вертикальных стальных резервуаров, сферических ёмкостей и других цилиндрических объектов. Программа поддерживает требования стандартов API 650 и API 653.

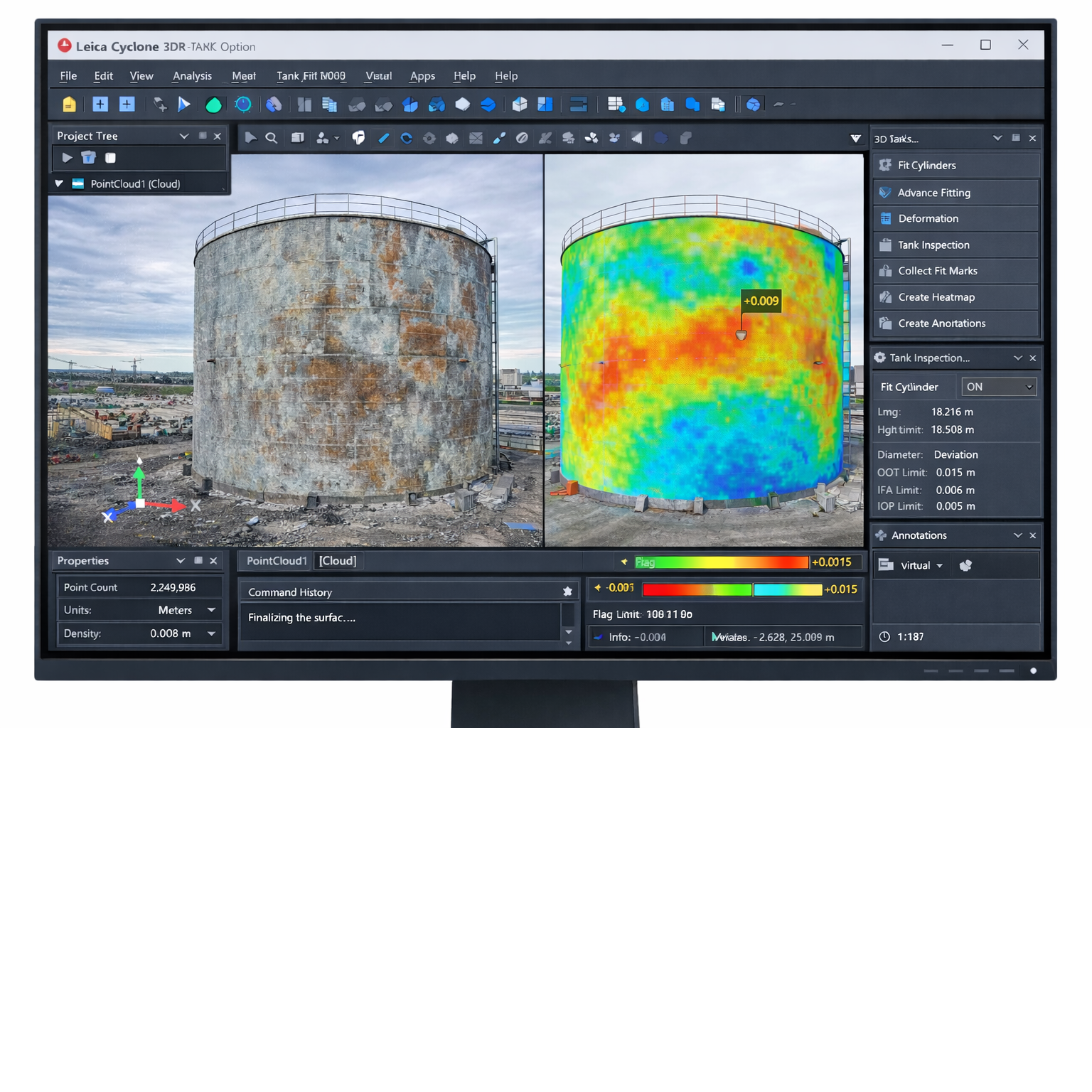

Модуль предоставляет набор инструментов для анализа геометрии резервуаров: автоматическая аппроксимация цилиндрической и сферической поверхности методом наименьших квадратов, анализ отклонений стенок от проектной формы, расчёт объёма и таблица калибровки (strapping table). Инструменты работают непосредственно на облаке точек без создания полигональных моделей.

Tank Option обеспечивает анализ оснований резервуаров: выявление просадок, оценку конусности и прогибов днища. Инструменты проверки вертикальности фиксируют отклонение оси ёмкости от проектного положения. Все результаты автоматически включаются в стандартизированные инспекционные отчёты.

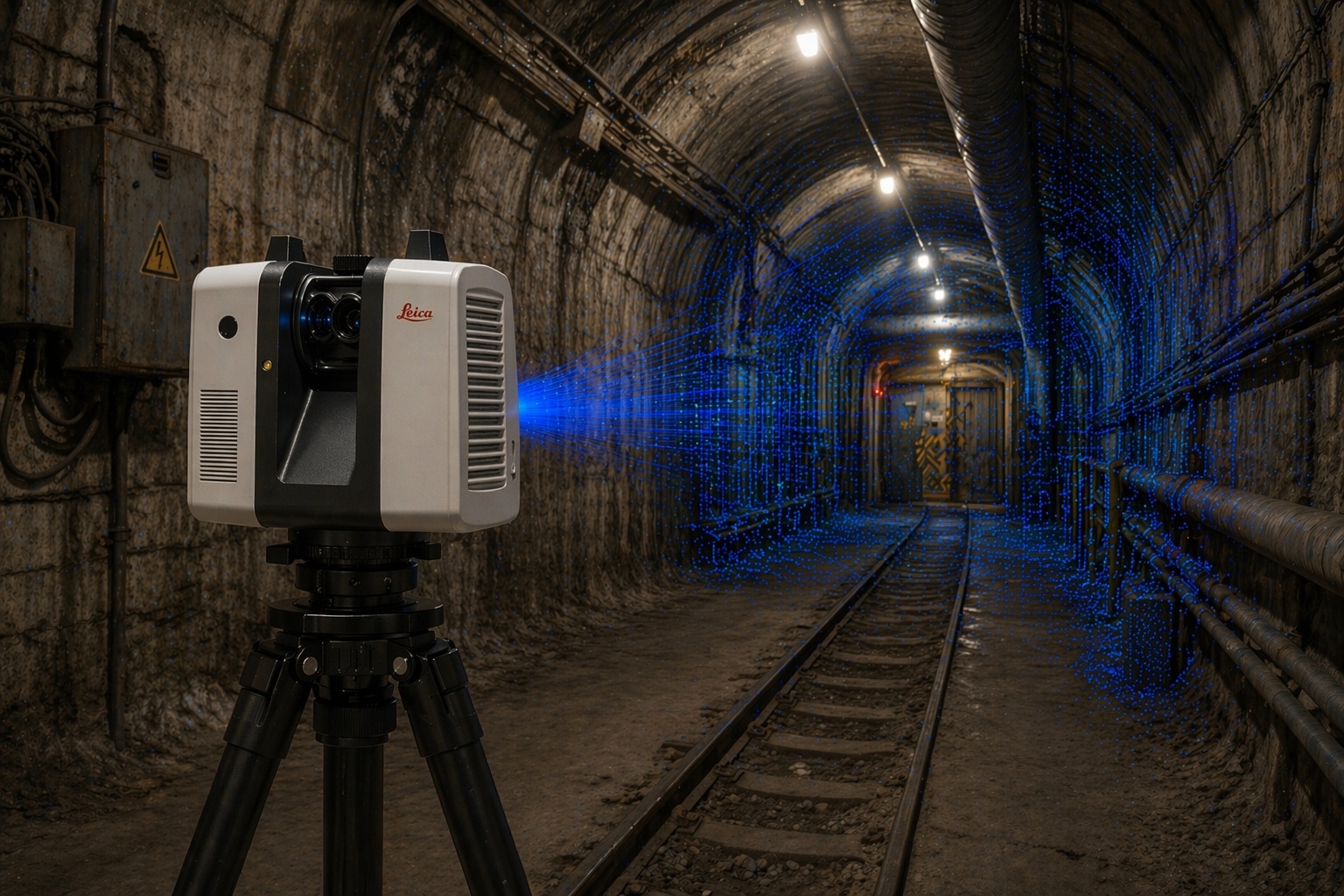

Программное обеспечение поддерживает данные от лазерных сканеров Leica ScanStation и BLK360 G2, а также работает с данными сканеров третьих производителей через форматы e57 и LGSx. Это делает Tank Option универсальным инструментом для любой инспекционной организации.

Модуль добавляется к существующей лицензии Cyclone 3DR Standard без покупки новой платформы. Нефтяные компании, инспекционные организации и производители резервуарного оборудования используют это решение для проведения технических освидетельствований.

Ключевые преимущества

Преимущество

Описание

Соответствие API 650/653

Расчёты и отчёты соответствуют требованиям нефтяных стандартов

Аппроксимация геометрии

Автоматический подбор цилиндра, сферы или конуса к данным сканирования

Анализ просадок

Выявление деформаций основания и конусности днища резервуара

Strapping Table

Автоматическая таблица калибровки объёма для учётных нужд

Анализ вертикальности

Проверка оси ёмкости и отклонений стенок по нормативу

Инспекционный отчёт

Автоматическое формирование пакета документов по стандарту

Основные возможности

Аппроксимация цилиндрических и сферических форм
Расчёт объёма и таблица калибровки
Анализ деформаций и просадок
Проверка вертикальности стенок
Обнаружение вмятин и выпуклостей
Формирование инспекционных отчётов API

Применение

Инспекция нефтяных и нефтехимических резервуаров
Технические освидетельствования по API 650/653
Калибровка ёмкостей для учёта нефтепродуктов
Мониторинг деформаций при эксплуатации
Сертификация промышленных ёмкостей

Инструменты инспекции резервуаров

Аппроксимация геометрии: цилиндр, сфера, конус
Расчётчик объёма и strapping table
Анализ просадок и деформаций основания
Проверка вертикальности стенок
Генератор инспекционных отчётов API 650/653
